12e 13e ingebedde industriële moederborden H-ADLP02
Gebaseerd op Intel 12/13e generatie kernplatform
2 So-Dimm DDR4 Uitbreiding Geheugensleuf, ondersteuning tot 64 GB
1 M.2 Key-E 2230-interface, uitbreiding Wi-Fi + BT-module
1 M.2 Key-M-interface, Vouw NVME/SATA Adaptive Storage Module uit
Ondersteuning HDMI/EDP Display -uitvoer
1 10/100/1000m Ethernet
Maximale uitbreiding van 10 USB, 4 com
DC 12/24V voeding
Aanvraag sturen

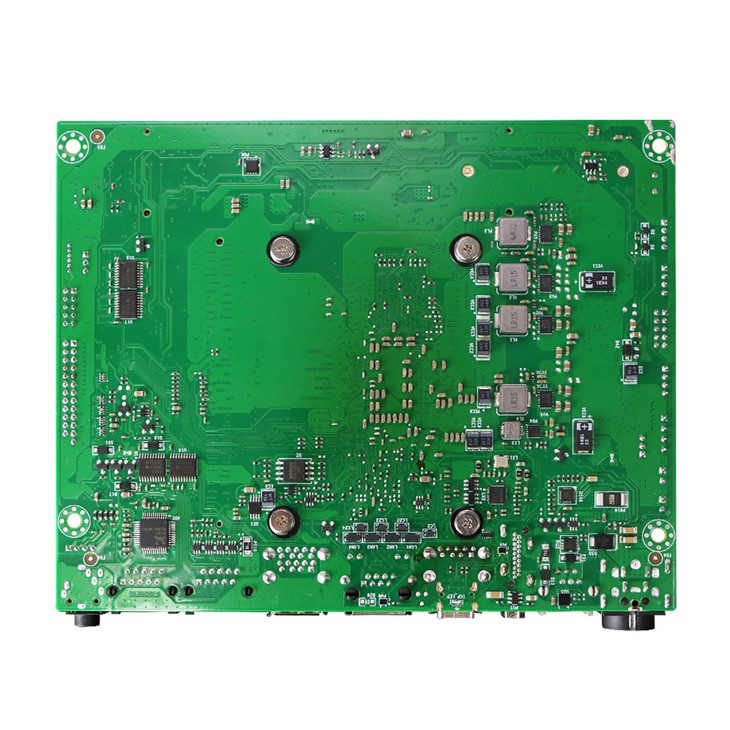

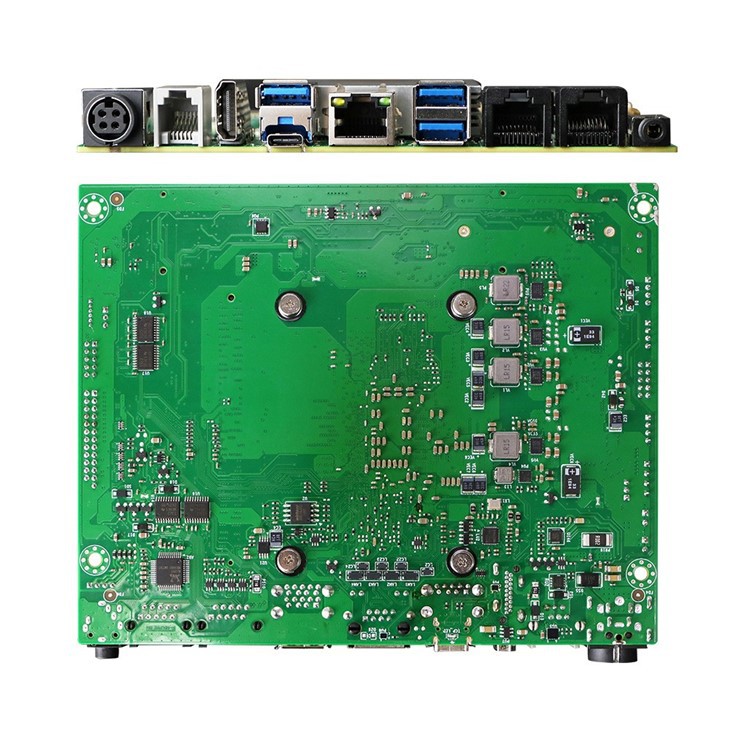

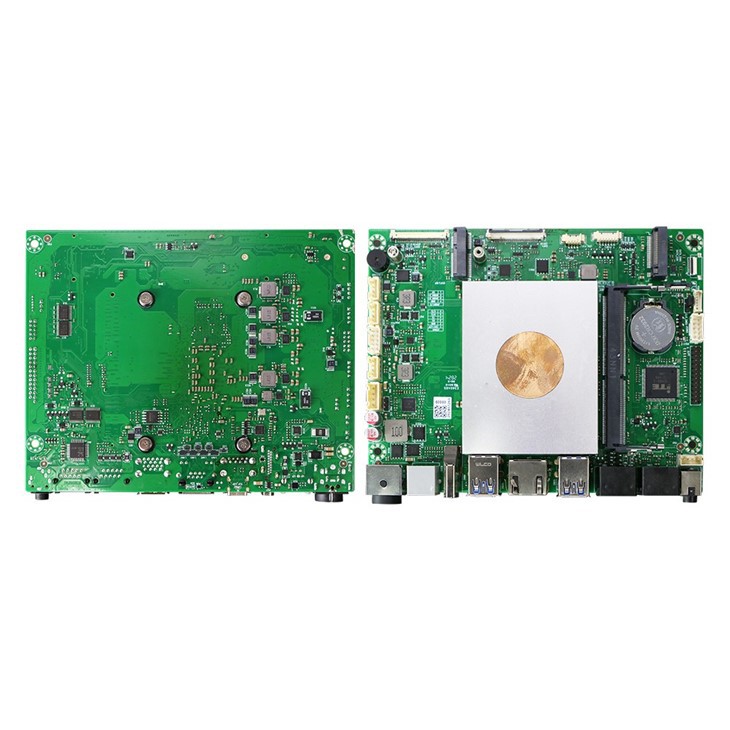

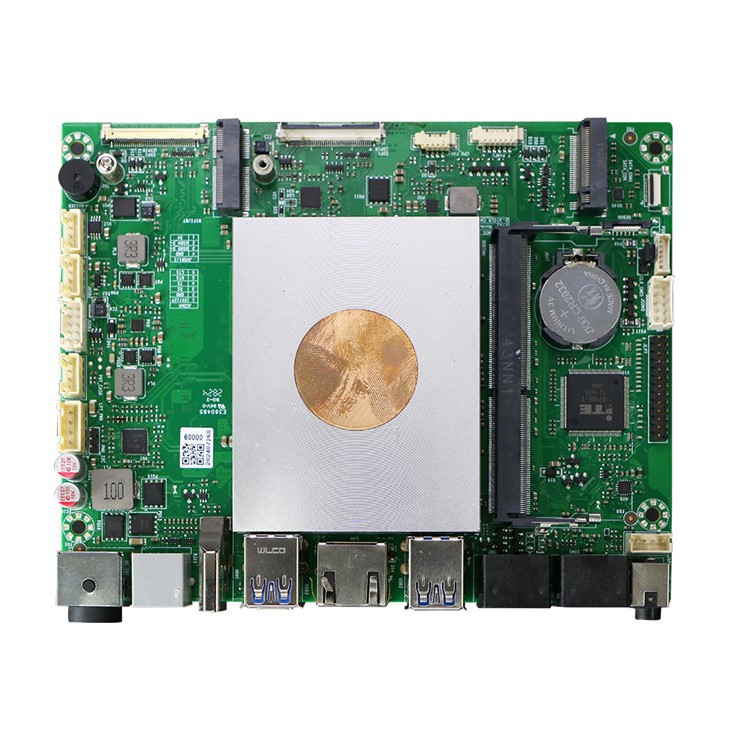

Product Details of12e 13e ingebedde industriële moederborden H-ADLP02
De H-ADLP02 ingebedde industriële moederborden bevat de Intel 12/13e generatie Core-U/P-serie. Het ondersteunt maximaal 32 GB DDR 4 3200 mt/s so-DIMM-geheugen en bevat meerdere connectiviteitsopties zoals HDMI+EDP+EDP voor een drievoudige display, 4 x USB3.0 of 3x USB 3.0+1 X Type-C, 1 HSIO, 4 RS 232 COM PORTS, 1 RJ45 LAN en 2 M.2 SLOTS. Het ondersteunt ook Wake op LAN, geen schijfbegeleiding en automatische stroom op. Dit moederbord is geschikt voor verschillende toepassingen, waaronder retail, selfservice kiosken, alles-in-één machines en industriële controlesystemen.
H-ADLP02
| Verwerker | Intel® 12e/13e Alder Lake/Raptor Lake Processor (ondersteunt U/P -serie) |
| Chipset | Intel Soc |
| Display controller | Intel CPU Integrated UHD Display Controller |
| Weergavepoort | HD+EDP+EDP Support Triple Display HDI Max Resolution 4096X2160@30Hz EDP Max Resolutie 1920*1080@60Hz |
| Geheugen | 1*DDR4 RAM -slot, max 32 GB |
| Opslag | 1xSata3.0, 1xm .2 2242/2280 Interface ondersteunt SSD met SATA/NVME |
| Audio | Achter IO ondersteunt MIC-in/line-out twee-in-één, ondersteunt dual-channel 2W/8Ω, 3W/4Ω vermogen en versterkeruitgang |
| LAN | 1XRJ45 Gigabit Ethernet Port RTL8111H |
| USB | Achter IO: 4 x USB3.0 (dubbellaags USB 3.0 Type-A) of 3x USB 3.0+1 x Type-C Aan boord: 1x 2*5pin wafer, 2x 1*1pin wafer, EDP1, EDP2-interface ingebouwde 3 USB2.0-interfaces, in totaal 11 USB kunnen worden uitgebreid |
| Parallelle haven | 1 lpt 2*13pin header parallel poort |
| Com |
4 RS232 seriële poorten |
| Uitbreidingsbus | 1 M.2 Key-M (SATA/PCIE X2 Adaptive) 1 M.2 key-e (PCIE X 1+ USB2.0-signaal) |
| Andere poorten | 1x f_panel, 1x sata_conn (fpc), 1x cpu_fan, 1x prt_cash |
| Temperatuur en vochtigheid | Opslagtemperatuur en vochtigheid: -20 ~ 75 graden 10%~ 90%, niet -condenseren Werktemperatuur en vochtigheid: 0 ~ 60 graden 10%~ 90%, niet-condenseren |
| Besturingssysteem | Windows 10/11, Linux |
| BIOS | Ami uefi bios |
| Andere functie | Bekijk hond, geen schijfstartup, netwerk worden wakker, stroom aan, getimede startup |
| Stroomvoorziening | DC-in 12V |
| PCB -maat | 151 mm*120 mm (L*W) |
| Model | CPU | LVD's | EDP | HD | VGA | LAN | USB | Com | M.2 | Type-C | |
| 3.0 | 2.0 | ||||||||||
| HN-1215D14-2E | 1215U |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1235D14-2E | 1235u |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1315D14-2E | 1315u |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1215D14-T2E | 1215U | / |
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
| HN-1235D14-T2E | 1235u |
/
|
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
| HN-1315D14-T2E | 1315u | / |
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
